گریتینگ (Grating) نوعی شبکه مشبک مقاوم است که برای پوشش کانال‌ها، کف‌سازی صنعتی، سکوهای کاری، پله‌ها و مسیرهای عبور استفاده می‌شود. انواع گریتینگ بر اساس جنس، ساختار، ابعاد و نوع کاربرد دسته‌بندی می‌شوند و شامل گریتینگ فلزی، گالوانیزه، استیل، کامپوزیت، چدنی و آلومینیومی هستند. همچنین سطح گریتینگ می‌تواند ساده یا مضرس باشد تا متناسب با شرایط نصب و نیاز پروژه انتخاب شود.

ایران درین عرضه‌کننده انواع گریتینگ و درپوش‌های مشبک برای کاربردهای صنعتی، ساختمانی و شهری است. در این صفحه می‌توانید محصولات مختلف را بررسی کنید، مشخصات فنی و کاربرد هر نوع گریتینگ را بشناسید و با عوامل مؤثر بر قیمت گریتینگ آشنا شوید. برای انتخاب محصول مناسب و خرید گریتینگ متناسب با نیاز پروژه، می‌توانید مشخصات موردنظر خود را بررسی کرده و برای استعلام قیمت با کارشناسان فروش تماس بگیرید.

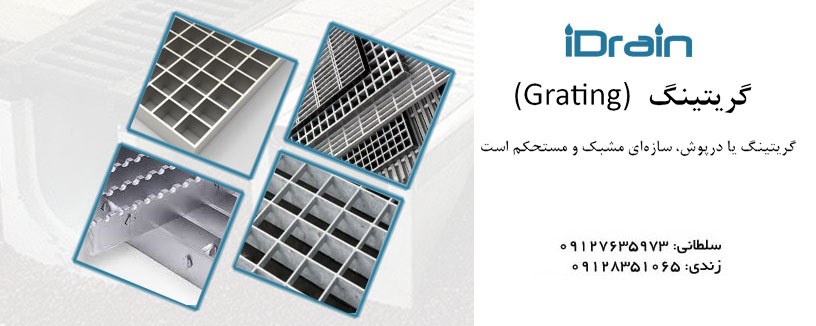

گریتینگ Grating

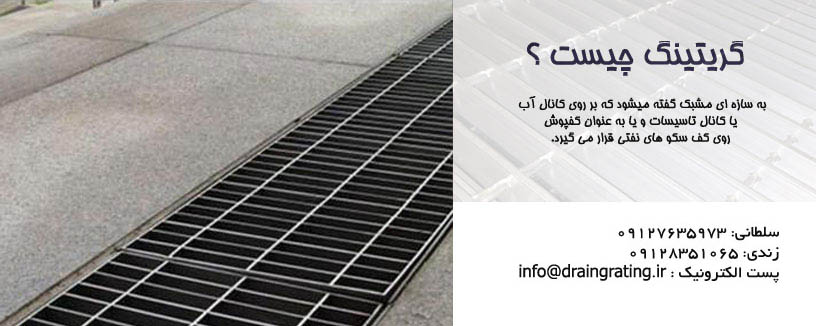

گریتینگ چیست و چه کاربردی دارد؟

گریتینگ (Grating) شبکه‌ای مشبک است که برای پوشش دهانه کانال‌ها، ایجاد سطوح قابل عبور و ساخت کفپوش‌های صنعتی استفاده می‌شود. در بسیاری از مدل‌های فلزی، این شبکه از تسمه‌های باربر و رابط‌های عرضی تشکیل شده است. فضای خالی میان این اجزا که با عنوان چشمه گریتینگ شناخته می‌شود، امکان عبور آب، هوا و نور را فراهم می‌کند.

ساختار این شبکه فلزی با توجه به جنس و روش ساخت آن متفاوت است. گریتینگ‌های فلزی معمولاً از فولاد ساخته می‌شوند و می‌توانند با پوشش گالوانیزه یا سایر پوشش‌های محافظ عرضه شوند. در مقابل، گریتینگ‌های کامپوزیتی، چدنی و استیل از نظر جنس، ساختار و ویژگی‌های فنی تفاوت‌هایی دارند و باید متناسب با شرایط پروژه انتخاب شوند.

از این سازه در پوشش کانال‌های زهکشی و تأسیساتی، کف کارخانه‌ها، سکوهای صنعتی، راهروها، پله‌ها، پارکینگ‌ها و محوطه‌های صنعتی استفاده می‌شود. انتخاب نوع مناسب به محل نصب، شرایط محیطی، میزان تردد و نوع بار وارده بستگی دارد.

یکی از مهم‌ترین معیارهای انتخاب این شبکه فلزی، ظرفیت باربری آن است. این ظرفیت به عواملی مانند جنس و ابعاد تسمه‌های باربر، ضخامت و ارتفاع آن‌ها، اندازه چشمه، فاصله تکیه‌گاه‌ها و نحوه توزیع بار وابسته است. بنابراین، پیش از خرید باید مشخصات فنی محصول با شرایط واقعی محل نصب و الزامات ایمنی پروژه مطابقت داده شود.

در بازار ایران، واژه‌های «گریتینگ» و «گرتینگ» گاهی برای اشاره به این محصولات به کار می‌روند. با این حال، املای رایج‌تر و متداول‌تر این اصطلاح در محتوای تخصصی و تجاری، «گریتینگ» است. اصطلاحاتی مانند شبکه فلزی، کفپوش مشبک صنعتی و درپوش مشبک نیز بسته به نوع محصول و کاربرد آن استفاده می‌شوند، اما لزوماً در همه موارد معادل دقیق گریتینگ نیستند.

گریتینگ چیست

انواع گریتینگ از نظر جنس

گریتینگ‌ها با توجه به جنس مواد اولیه و نوع ساختار، در مدل‌های مختلفی عرضه می‌شوند. انتخاب جنس مناسب به عواملی مانند میزان بار وارده، شرایط محیطی، احتمال تماس با رطوبت و مواد خورنده، محل نصب و هزینه موردنظر پروژه بستگی دارد. در ادامه، انواع رایج گریتینگ از نظر جنس را بررسی می‌کنیم.

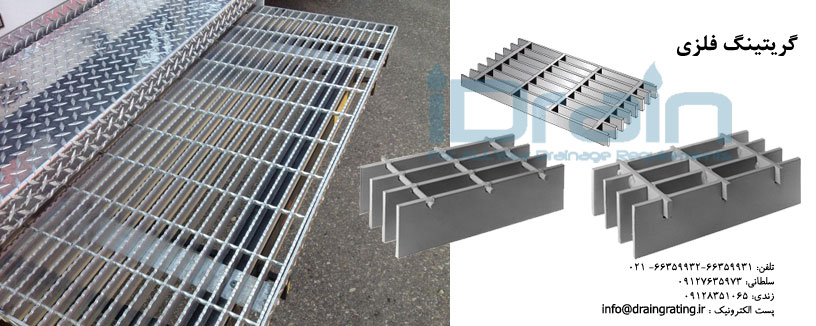

گریتینگ فلزی

گریتینگ فلزی یکی از پرکاربردترین انواع شبکه‌های مشبک صنعتی است که معمولاً از تسمه‌های باربر فولادی و رابط‌های عرضی ساخته می‌شود. این اجزا با روش‌های مختلف به یکدیگر متصل می‌شوند و شبکه‌ای با چشمه‌های منظم ایجاد می‌کنند.

ابعاد تسمه‌های باربر، ضخامت و ارتفاع آن‌ها، اندازه چشمه‌ها و فاصله تکیه‌گاه‌ها از مهم‌ترین مشخصات فنی گریتینگ فلزی هستند. این مشخصات بر وزن، استحکام و ظرفیت باربری محصول تأثیر می‌گذارند.

از این محصول برای پوشش کانال‌های زهکشی، کف‌سازی سالن‌های صنعتی، ساخت سکوهای کاری، راهروها، پله‌ها و مسیرهای عبور استفاده می‌شود. انتخاب مدل مناسب باید بر اساس شرایط نصب و بار مورد انتظار انجام شود.

گریتینگ فلزی

گریتینگ گالوانیزه

گریتینگ گالوانیزه معمولاً از فولاد ساخته می‌شود و برای افزایش مقاومت آن در برابر زنگ‌زدگی و خوردگی، پوشش روی (Zinc) روی سطح قطعه ایجاد می‌شود. گالوانیزه گرم یکی از روش‌های رایج محافظت از گریتینگ فولادی است که در آن قطعه پس از آماده‌سازی و ساخت، در حمام روی مذاب قرار می‌گیرد.

این پوشش محافظ، گریتینگ فولادی را برای استفاده در محیط‌های مرطوب و بسیاری از فضاهای صنعتی و تأسیساتی مناسب‌تر می‌کند. میزان دوام پوشش به ضخامت آن، شرایط محیطی و کیفیت اجرای فرایند گالوانیزه بستگی دارد.

گریتینگ گالوانیزه در پوشش کانال‌های زهکشی، کفپوش راهروها، سکوهای صنعتی، پله‌ها و محوطه‌های تأسیساتی کاربرد دارد. هنگام خرید این محصول باید علاوه بر ابعاد و مشخصات تسمه‌های باربر، به کیفیت و مشخصات پوشش گالوانیزه نیز توجه کرد.

گریتینگ گالوانیزه فلزی با پوشش مقاوم در برابر زنگ‌زدگی

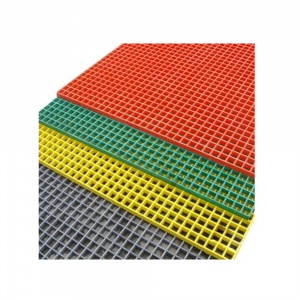

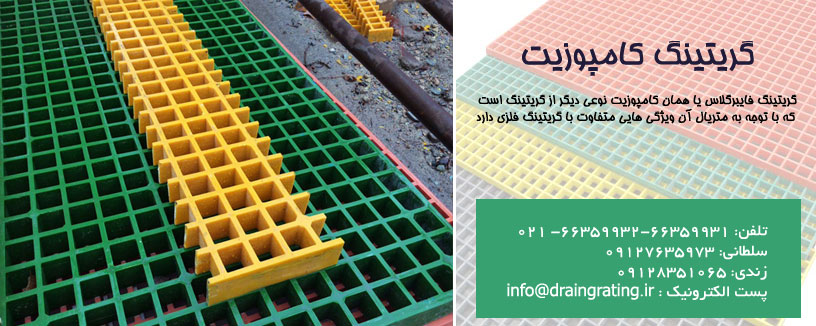

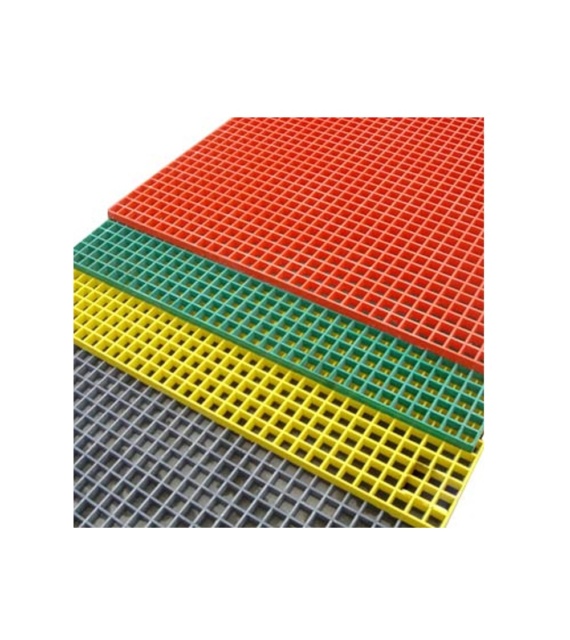

گریتینگ کامپوزیت (فایبرگلاس)

گریتینگ کامپوزیت یا فایبرگلاس (FRP Grating) نوعی شبکه مشبک است که از ترکیب الیاف تقویت‌کننده و مواد پلیمری ساخته می‌شود. این محصول به دلیل وزن نسبتاً کم، مقاومت مناسب در برابر رطوبت و بسیاری از مواد شیمیایی و همچنین خاصیت عایق الکتریکی، در برخی محیط‌های صنعتی جایگزین مناسبی برای گریتینگ‌های فلزی محسوب می‌شود.

یکی از مهم‌ترین مزایای این محصول مقاومت آن در برابر خوردگی و زنگ‌زدگی است. به همین دلیل، در محیط‌هایی که رطوبت بالا یا تماس با مواد شیمیایی می‌تواند موجب خوردگی شبکه‌های فلزی شود، استفاده از سازه فایبرگلاس قابل بررسی است. البته میزان مقاومت شیمیایی و حرارتی این محصول به نوع رزین، الیاف و مشخصات ساخت آن بستگی دارد.

از کاربردهای درپوش کامپوزیت می‌توان به صنایع شیمیایی، تصفیه‌خانه‌ها، صنایع غذایی و دارویی، آزمایشگاه‌ها، تأسیسات صنعتی، پالایشگاه‌ها و محیط‌های مرطوب و خورنده اشاره کرد.

گریتینگ کامپوزیت

مهم‌ترین ویژگی‌های گریتینگ کامپوزیت عبارت‌اند از:

  • مقاومت مناسب در برابر رطوبت، زنگ‌زدگی و بسیاری از مواد خورنده
  • وزن نسبتاً کم و سهولت در حمل و نصب
  • خاصیت عایق الکتریکی و هدایت حرارتی پایین
  • امکان تولید در ابعاد، رنگ‌ها و مشخصات مختلف
  • قابلیت انتخاب نوع رزین متناسب با شرایط محیطی و شیمیایی پروژه
  • عدم نیاز به پوشش ضدزنگ مانند گریتینگ‌های فولادی

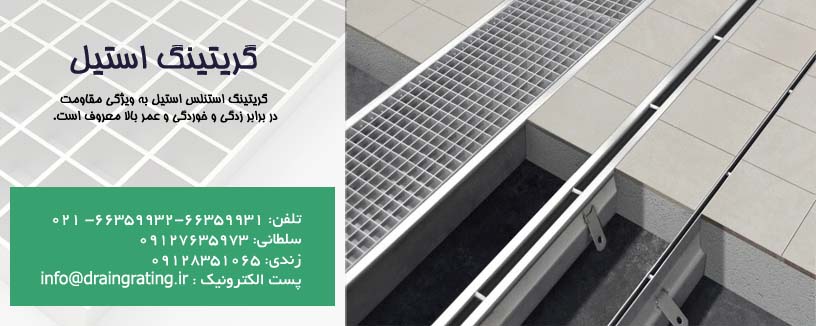

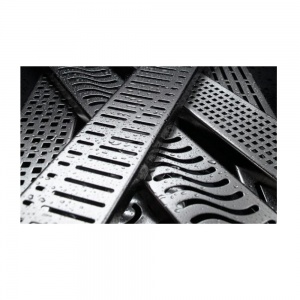

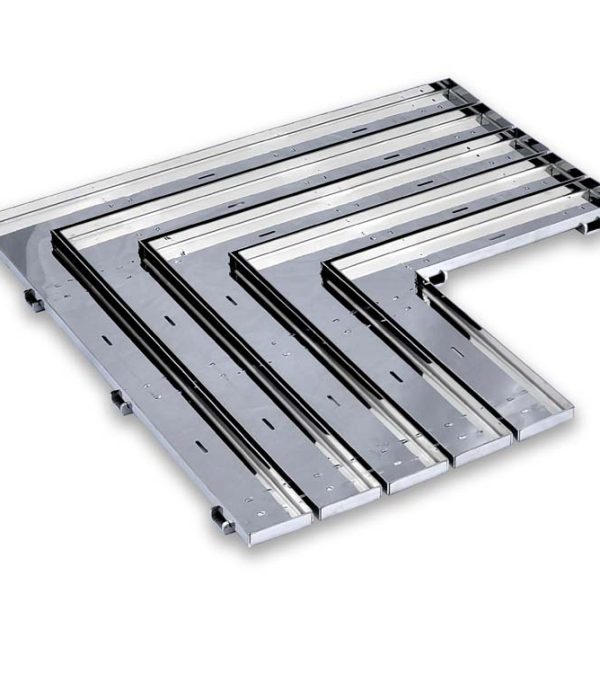

گریتینگ استیل

گریتینگ استیل نوعی شبکه مشبک ساخته‌شده از فولاد زنگ‌نزن (Stainless Steel) است که به دلیل مقاومت مناسب در برابر خوردگی، رطوبت و شرایط محیطی خاص، در بسیاری از کاربردهای صنعتی و بهداشتی مورد استفاده قرار می‌گیرد. این محصول در ابعاد و طرح‌های مختلف قابل طراحی و ساخت است و انتخاب مشخصات آن به نوع کاربرد و شرایط محل نصب بستگی دارد.

یکی از مهم‌ترین مزایای گریتینگ استیل، مقاومت آن در برابر زنگ‌زدگی و خوردگی است. برخلاف گریتینگ فولادی معمولی که برای محافظت در برابر خوردگی معمولاً به پوشش‌هایی مانند گالوانیزه نیاز دارد، فولاد زنگ‌نزن به دلیل ترکیب آلیاژی خود، مقاومت ذاتی مناسبی در برابر خوردگی دارد. وجود کروم در ترکیب این آلیاژ باعث تشکیل یک لایه محافظ نازک روی سطح فلز می‌شود که از ادامه فرایند خوردگی جلوگیری می‌کند.

در ساخت گریتینگ استیل، گریدهای مختلفی مانند استیل ۳۰۴ و ۳۱۶ قابل استفاده هستند. استیل ۳۰۴ یکی از گریدهای رایج برای کاربردهای عمومی و محیط‌های مرطوب است؛ در حالی که استیل ۳۱۶ به دلیل داشتن مولیبدن، در بسیاری از محیط‌های حاوی کلرید و شرایط خورنده مقاومت بیشتری دارد. بنابراین، انتخاب گرید مناسب باید با توجه به شرایط شیمیایی و محیطی محل نصب انجام شود.

از گریتینگ استیل در صنایع غذایی و دارویی، کارخانه‌های شیمیایی، آشپزخانه‌های صنعتی، مخازن، تجهیزات فرآوری و محیط‌هایی که رعایت الزامات بهداشتی و سهولت نظافت اهمیت دارد، استفاده می‌شود. ظاهر زیبا، قابلیت شست‌وشو و دوام مناسب نیز از دیگر ویژگی‌های این محصول به شمار می‌روند.

گریتینگ استیل

مهم‌ترین مزایای گریتینگ استیل عبارت‌اند از:

  • مقاومت مناسب در برابر زنگ‌زدگی و خوردگی
  • قابلیت استفاده در محیط‌های مرطوب و برخی محیط‌های شیمیایی
  • سطح بهداشتی و قابلیت شست‌وشو و نظافت آسان
  • دوام و طول عمر مناسب در صورت انتخاب گرید صحیح
  • ظاهر زیبا و مناسب برای فضاهای صنعتی و معماری
  • امکان طراحی و ساخت در ابعاد و طرح‌های متنوع

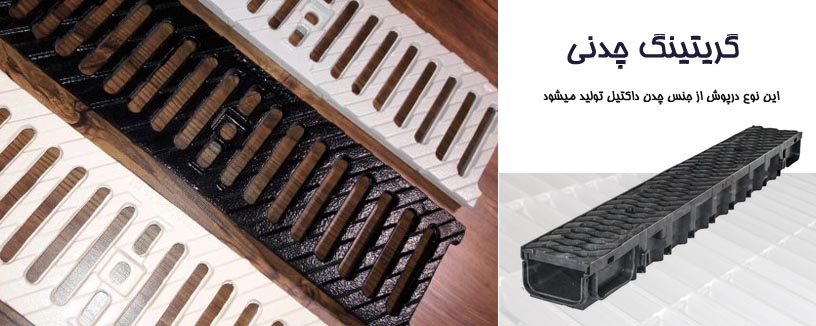

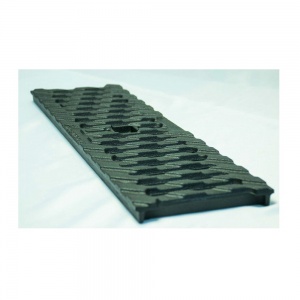

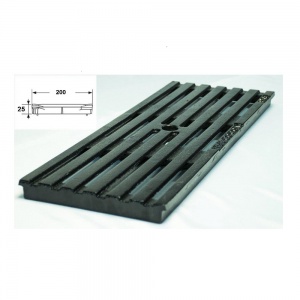

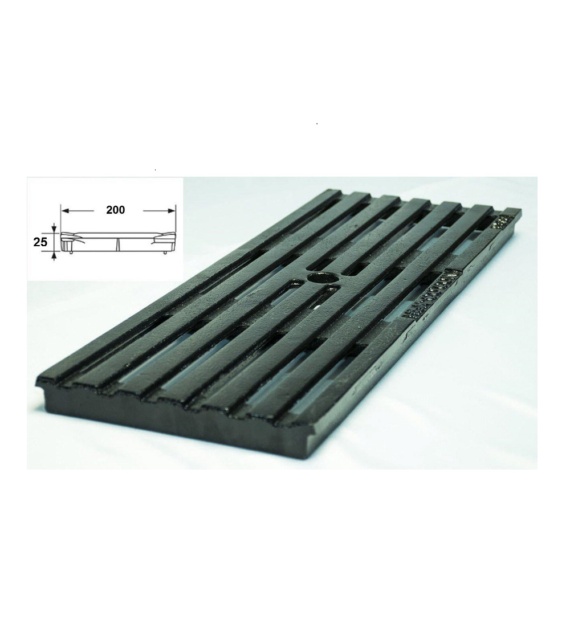

گریتینگ چدنی

گریتینگ چدنی یکی از انواع شبکه‌ها و درپوش‌های مقاوم است که معمولاً از چدن داکتیل (Ductile Iron) ساخته می‌شود. این محصول به دلیل استحکام، مقاومت مناسب در برابر ضربه و تحمل بارهای سنگین، در پوشش کانال‌های زهکشی، کانیوهای حاشیه خیابان، رمپ پارکینگ‌ها، محوطه کارخانه‌ها و مسیرهای عبور خودرو کاربرد دارد.

چدن داکتیل به دلیل ساختار آلیاژی خود، از استحکام و انعطاف‌پذیری بیشتری نسبت به چدن خاکستری معمولی برخوردار است و برای ساخت درپوش‌ها و شبکه‌های چدنی تحت بارگذاری مناسب است. این محصولات با توجه به نوع کاربرد، در ابعاد و طرح‌های مختلف طراحی و عرضه می‌شوند.

یکی از مهم‌ترین معیارهای انتخاب گریتینگ چدنی، کلاس باربری آن است. این کلاس باید متناسب با محل نصب و نوع تردد انتخاب شود. برای مثال، در استاندارد EN 124 کلاس C250 با بار آزمون ۲۵۰ کیلونیوتن و کلاس D400 با بار آزمون ۴۰۰ کیلونیوتن تعریف شده‌اند که در بازار معمولاً به‌ترتیب با ظرفیت‌های اسمی ۲۵ و ۴۰ تن معرفی می‌شوند. کلاس C250 برای برخی نواحی حاشیه خیابان و کلاس D400 برای مسیرهای سواره‌رو و محل عبور انواع خودرو کاربرد دارد.

ابعاد گریتینگ چدنی نیز با توجه به طراحی قالب و محل نصب متفاوت است. بنابراین، هنگام خرید باید علاوه بر طول و عرض محصول، به ابعاد دهانه کانال، نوع فریم، کلاس باربری و مشخصات فنی آن توجه کرد.

گریتینگ چدنی

مهم‌ترین ویژگی‌های گریتینگ چدنی عبارت‌اند از:

  • استحکام و مقاومت مناسب در برابر بارهای سنگین
  • مقاومت مناسب در برابر ضربه و فشار
  • قابلیت استفاده در کانال‌های زهکشی و مسیرهای عبور خودرو
  • امکان تولید در ابعاد و طرح‌های متنوع
  • مناسب برای محوطه‌های صنعتی، پارکینگ‌ها و معابر شهری

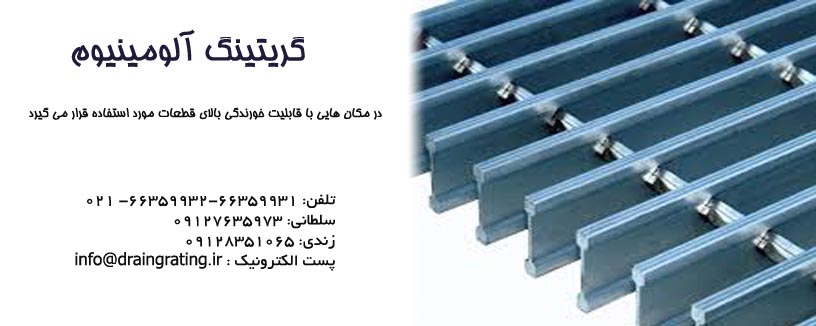

گریتینگ آلومینیوم

گریتینگ آلومینیومی نوعی شبکه مشبک فلزی است که از آلیاژهای آلومینیوم ساخته می‌شود و به دلیل وزن کم، مقاومت مناسب در برابر خوردگی و سهولت حمل و نصب، در برخی کاربردهای صنعتی و ساختمانی مورد استفاده قرار می‌گیرد. این محصول در پروژه‌هایی که کاهش وزن سازه و استفاده از شبکه‌های فلزی سبک اهمیت دارد، می‌تواند گزینه مناسبی باشد.

یکی از ویژگی‌های مهم گریتینگ آلومینیومی، تشکیل یک لایه اکسیدی محافظ روی سطح آن است. این لایه به افزایش مقاومت آلومینیوم در برابر رطوبت و بسیاری از شرایط محیطی کمک می‌کند. با این حال، میزان مقاومت آن در محیط‌های شیمیایی و خورنده به نوع آلیاژ و شرایط بهره‌برداری بستگی دارد.

وزن نسبتاً کم آلومینیوم در مقایسه با فولاد، جابه‌جایی و نصب این نوع گریتینگ را آسان‌تر می‌کند. همچنین قابلیت شکل‌دهی مناسب آلومینیوم، امکان طراحی و ساخت شبکه‌ها را در ابعاد و طرح‌های مختلف فراهم می‌سازد.

گریتینگ آلومینیوم

مهم‌ترین ویژگی‌های گریتینگ آلومینیومی عبارت‌اند از:

  • وزن کم و سهولت حمل و نصب
  • مقاومت مناسب در برابر رطوبت و خوردگی در شرایط محیطی مناسب
  • قابلیت شکل‌دهی و ساخت در ابعاد و طرح‌های متنوع
  • ظاهر مناسب و قابلیت استفاده در پروژه‌های معماری و صنعتی
  • کاهش وزن سازه در مقایسه با نمونه‌های فولادی مشابه

انواع گریتینگ از نظر نوع سطح

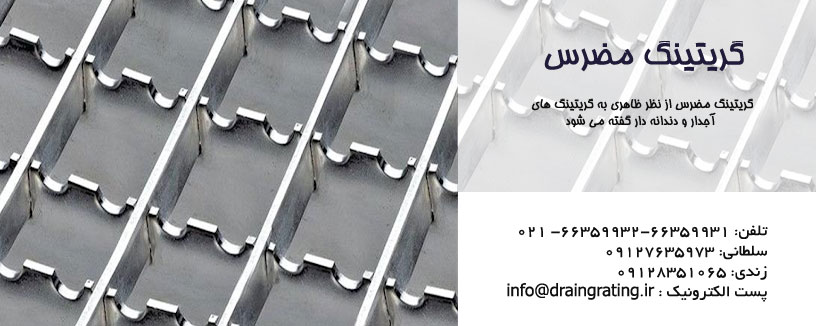

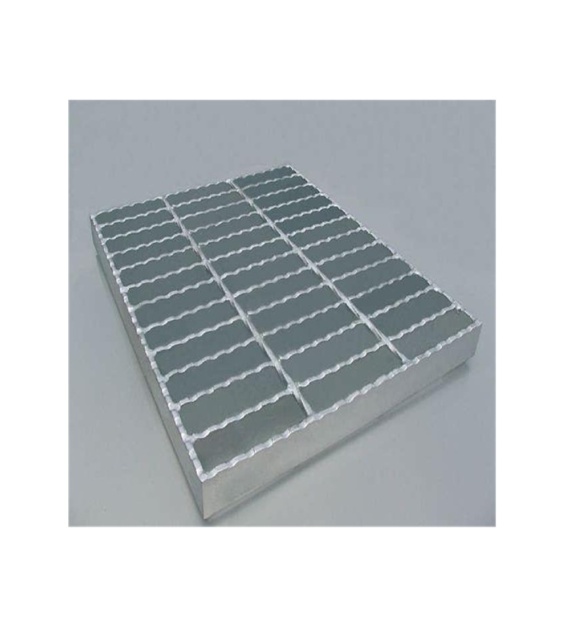

گریتینگ مضرس

گریتینگ مضرس نوعی گریتینگ با سطح آج‌دار، دندانه‌دار یا برجسته است که با هدف افزایش اصطکاک و کاهش احتمال لغزش طراحی می‌شود. ناهمواری‌های سطح این محصول باعث ایجاد تماس بهتر کفش با سطح گریتینگ شده و ایمنی تردد افراد را در محیط‌های مستعد لغزندگی افزایش می‌دهد.

استفاده از گریتینگ مضرس در مکان‌هایی که احتمال وجود رطوبت، روغن، چربی یا سایر مواد لغزنده وجود دارد، اهمیت بیشتری پیدا می‌کند. به همین دلیل، این نوع گریتینگ در کارخانه‌ها، سکوهای صنعتی، راهروهای تأسیساتی، پله‌های صنعتی و مسیرهای عبور کارکنان کاربرد دارد.

گریتینگ مضرس می‌تواند متناسب با نیاز پروژه از جنس‌های مختلف ساخته شود. هنگام انتخاب آن باید علاوه بر شکل سطح، به جنس گریتینگ، ابعاد تسمه‌های باربر، اندازه چشمه‌ها، ظرفیت باربری و شرایط محیطی محل نصب نیز توجه کرد.

گریتینگ مضرس

مهم‌ترین مزایای گریتینگ مضرس عبارت‌اند از:

  • افزایش اصطکاک سطح و کاهش احتمال لغزش
  • مناسب برای محیط‌های مرطوب و روغنی
  • افزایش ایمنی تردد در سکوها، راهروها و پله‌های صنعتی
  • امکان استفاده در پروژه‌های صنعتی و تأسیساتی
  • قابلیت اجرا در انواع مختلف گریتینگ متناسب با شرایط پروژه

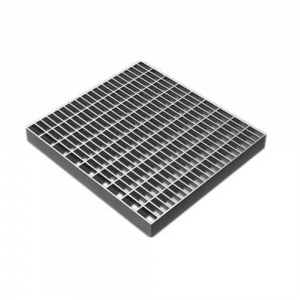

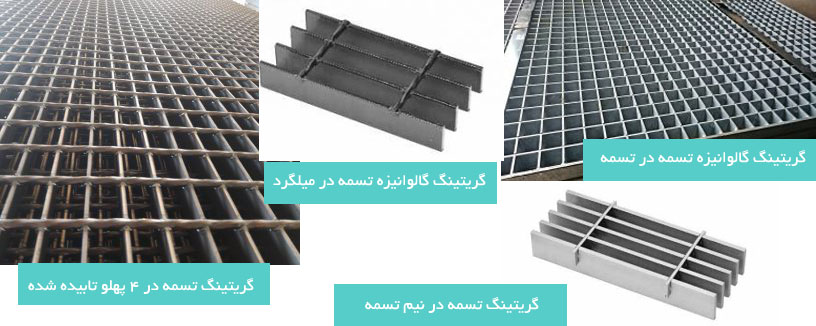

انواع گریتینگ از نظر ساختاری

گریتینگ‌ها از نظر ساختار و نحوه اتصال اجزای باربر و رابط، به چند نوع مختلف تقسیم می‌شوند. در گریتینگ‌های فلزی، تفاوت در نوع و شکل اجزای رابط، ساختارهای متنوعی ایجاد می‌کند که بر وزن، استحکام و کاربرد محصول تأثیرگذار است. مهم‌ترین انواع گریتینگ از نظر ساختاری عبارت‌اند از:

نوع گریتینگ ساختار کاربرد اصلی
تسمه در تسمه تسمه‌های باربر و رابط کف‌سازی صنعتی، سکوها و راهروها

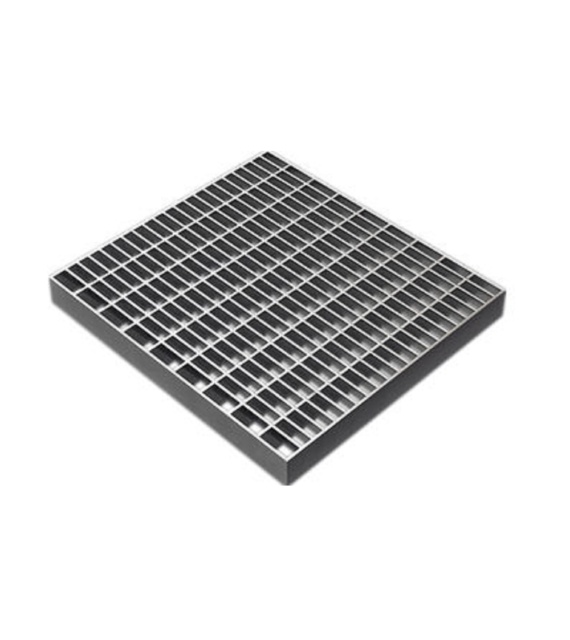

تسمه در نیم‌تسمه تسمه باربر و رابط با مقطع نیم‌تسمه پوشش کانال‌ها و سازه‌های صنعتی

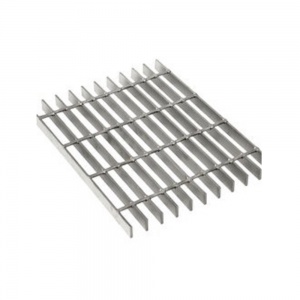

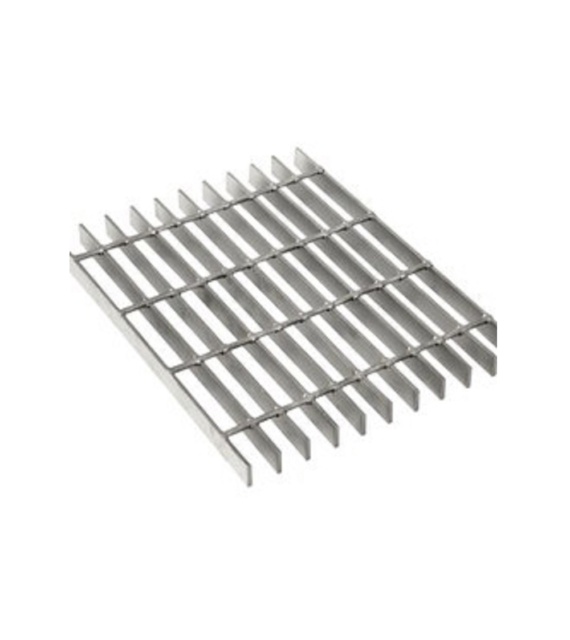

تسمه در میلگرد تسمه باربر و میلگرد رابط کف‌سازی و پوشش کانال‌ها
تسمه در چهارپهلو تابیده تسمه باربر و چهارپهلوهای تابیده رابط کفپوش‌ها، سکوها و مسیرهای عبور صنعتی

گریتینگ تسمه در میلگرد به دلیل ساختار ساده‌تر و استفاده از میلگرد به‌عنوان عضو رابط، در برخی پروژه‌ها مورد استفاده قرار می‌گیرد. انتخاب این نوع گریتینگ باید با توجه به ابعاد تسمه‌های باربر، فاصله آن‌ها، نوع میلگرد رابط، میزان بارگذاری و شرایط محل نصب انجام شود.

گریتینگ

کاربردهای گریتینگ

گریتینگ به دلیل ساختار مشبک، استحکام مناسب و امکان عبور آب و هوا، در پروژه‌های مختلف صنعتی، ساختمانی و شهری مورد استفاده قرار می‌گیرد. نوع گریتینگ و مشخصات فنی آن با توجه به محل نصب، میزان تردد و بار وارده انتخاب می‌شود.

مهم‌ترین کاربردهای گریتینگ عبارت‌اند از:

  • کفپوش سالن‌های کارخانه‌ها، نیروگاه‌ها و پالایشگاه‌ها
  • ساخت پله‌های صنعتی و پله‌های اضطراری
  • پوشش کانال‌های آب، مسیرهای تأسیساتی و گودال‌ها
  • ساخت سکوهای کاری، راهروها و طبقات فلزی
  • استفاده در محوطه‌های صنعتی پرتردد و فضاهای شهری
  • پوشش کانال‌های زهکشی در پارکینگ‌ها و محوطه ساختمان‌ها

چرا خرید گریتینگ از ایران درین؟

ایران درین با ارائه انواع گریتینگ و درپوش‌های مشبک، امکان بررسی و انتخاب محصولات متناسب با نیاز پروژه‌های صنعتی، ساختمانی و شهری را فراهم می‌کند. هنگام خرید گریتینگ، توجه به مشخصات فنی، کیفیت ساخت و تناسب محصول با شرایط محل نصب اهمیت زیادی دارد.

از جمله مزایای تهیه گریتینگ از ایران درین می‌توان به موارد زیر اشاره کرد:

  • تنوع محصولات: ارائه انواع گریتینگ فلزی، گالوانیزه و سایر مدل‌های قابل تأمین
  • تنوع ساختاری: امکان تأمین گریتینگ در ساختارهای تسمه در تسمه، تسمه در میلگرد و مدل‌های دیگر
  • مقاومت در برابر خوردگی: عرضه گریتینگ‌های فولادی با پوشش گالوانیزه گرم
  • کاربردهای متنوع: مناسب برای کارخانه‌ها، پالایشگاه‌ها، نیروگاه‌ها، پارکینگ‌ها و محوطه‌های صنعتی
  • مشاوره پیش از خرید: راهنمایی برای انتخاب ابعاد، مش‌بندی و مشخصات فنی متناسب با پروژه

اگر قصد خرید گریتینگ دارید، می‌توانید برای بررسی مشخصات محصولات، دریافت مشاوره فنی و استعلام قیمت گریتینگ با کارشناسان فروش ایران درین تماس بگیرید.

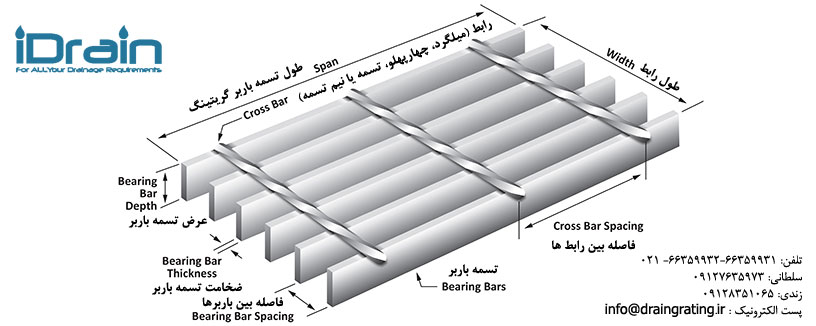

مشخصات فنی گریتینگ

گریتینگ از چند جزء اصلی تشکیل شده است که هرکدام نقش مشخصی در ساختار، استحکام و عملکرد محصول دارند. مهم‌ترین اجزای گریتینگ فلزی عبارت‌اند از:

۱. تسمه باربر: عضو اصلی تحمل‌کننده بار در گریتینگ است. ارتفاع، ضخامت و فاصله تسمه‌های باربر از عوامل مؤثر بر ظرفیت باربری و وزن محصول هستند.

۲. رابط‌ها: اجزایی هستند که تسمه‌های باربر را به یکدیگر متصل می‌کنند و موجب شکل‌گیری ساختار مشبک گریتینگ می‌شوند. رابط‌ها بسته به نوع ساختار می‌توانند از تسمه، میلگرد یا چهارپهلو تابیده باشند.

۳. چشمه گریتینگ: به فضای خالی بین تسمه‌های باربر و رابط‌ها گفته می‌شود. ابعاد چشمه بر میزان عبور آب، هوا و نور و همچنین ویژگی‌های کاربردی شبکه تأثیرگذار است.

وزن گریتینگ

وزن گریتینگ یکی از مشخصات مهم این محصول است که بر هزینه حمل‌ونقل و قیمت نهایی آن تأثیر می‌گذارد. وزن گریتینگ به عوامل مختلفی از جمله جنس مواد اولیه، ابعاد صفحه، ضخامت و ارتفاع تسمه‌های باربر، فاصله تسمه‌ها و نوع رابط بستگی دارد.

به‌طور معمول، با افزایش ضخامت و ارتفاع تسمه‌های باربر و کاهش فاصله میان آن‌ها، وزن گریتینگ افزایش پیدا می‌کند. همچنین نوع و ابعاد رابط‌ها نیز در وزن نهایی محصول مؤثر هستند.

بنابراین، هنگام خرید گریتینگ باید وزن محصول در کنار ظرفیت باربری، ابعاد و شرایط محل نصب بررسی شود تا محصول متناسب با نیاز پروژه انتخاب شود.

فرآیند ساخت گریتینگ

گریتینگ‌های فلزی با توجه به نوع ساختار، مشخصات فنی و روش اتصال اجزای باربر و رابط، به روش‌های مختلفی ساخته می‌شوند. دو روش رایج در ساخت گریتینگ فولادی عبارت‌اند از:

  • ساخت با استفاده از جوشکاری CO2.
  • ساخت به روش الکتروفورج (Electroforged)

تولید گریتینگ با روش جوش CO2

در این روش، ابتدا تسمه‌های باربر و اجزای رابط مطابق ابعاد و مشخصات موردنیاز برش داده می‌شوند. سپس تسمه‌های باربر در فواصل تعیین‌شده پانچ شده و اجزای رابط در محل‌های مشخص قرار می‌گیرند. پس از مونتاژ شبکه، اتصال قطعات با استفاده از دستگاه جوش CO2 انجام می‌شود.

در این روش، کیفیت جوشکاری و دقت در مونتاژ اهمیت زیادی دارد؛ زیرا اتصال مناسب اجزا بر استحکام، یکپارچگی و کیفیت نهایی گریتینگ تأثیر می‌گذارد. پس از اتمام جوشکاری نیز محصول باید از نظر کیفیت اتصالات، ابعاد و یکنواختی ساخت بررسی شود.

گریتینگ به روش جوش co2

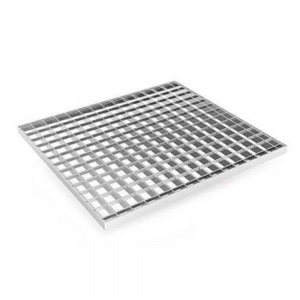

تولید گریتینگ به روش الکتروفورج یا ماشینی

الکتروفورج (Electroforged) یکی از روش‌های صنعتی و مکانیزه ساخت گریتینگ فولادی است. در این روش، تسمه‌های باربر و رابط‌ها با استفاده هم‌زمان از جریان الکتریکی و فشار مکانیکی بالا به یکدیگر متصل می‌شوند. این فرایند باعث ایجاد اتصالات یکنواخت در محل تقاطع اجزا و تولید شبکه‌ای با ساختار منظم می‌شود.

در روش الکتروفورج، ابتدا تسمه‌های باربر و رابط‌ها با فواصل مشخص در دستگاه قرار می‌گیرند. سپس با اعمال جریان الکتریکی و فشار کنترل‌شده، محل تقاطع اجزا به یکدیگر متصل می‌شود. پس از تکمیل شبکه، پنل گریتینگ بر اساس ابعاد موردنیاز برش داده شده و مراحل تکمیلی مانند نصب تسمه‌های کناری و در صورت نیاز گالوانیزه گرم روی آن انجام می‌شود.

کیفیت اتصال، دقت ابعادی و یکنواختی شبکه از عوامل مهم در کیفیت گریتینگ تولیدشده به این روش هستند.

مزایای روش الکتروفورج نسبت به روش جوش CO2

  • یکنواختی اتصالات: اتصال اجزا در نقاط تقاطع به‌صورت مکانیزه و با شرایط کنترل‌شده انجام می‌شود.
  • دقت در ساخت: فاصله و آرایش رابط‌ها در فرایند تولید یکنواخت‌تر است.
  • کاهش تغییر شکل: کنترل فرایند اتصال می‌تواند به کاهش برخی تغییر شکل‌های ناشی از حرارت کمک کند.
  • کیفیت مناسب اتصالات: در صورت تنظیم صحیح دستگاه و رعایت استانداردهای تولید، اتصالات از یکنواختی مناسبی برخوردار خواهند بود.
  • قابلیت گالوانیزه گرم: گریتینگ الکتروفورج نیز مانند سایر گریتینگ‌های فولادی می‌تواند پس از ساخت، گالوانیزه گرم شود تا مقاومت آن در برابر خوردگی افزایش یابد.

⚠️ نکته مهم: قیمت‌ها بر اساس نرخ روز و ابعاد سفارشی تغییر می‌کند.
برای قیمت دقیق گریتینگ با ابعاد مورد نظر خود، با کارشناسان ما تماس بگیرید.

قیمت گریتینگ | جدول قیمت انواع گریتینگ

شرح کالا / توضیحات ابعاد (میلی‌متر) مشخصات چشمه قیمت (ریال)
گریتینگ کامپوزیت فایبرگلاس ارتفاع 30 × عرض 1220 × طول 3660 چشمه 38 × 38 میلی‌متر ۳۵۰,۰۰۰,۰۰۰
گریتینگ کامپوزیت فایبرگلاس ارتفاع 38 × عرض 1220 × طول 3660 چشمه 38 × 38 میلی‌متر ۴۰۰,۰۰۰,۰۰۰
گریتینگ کامپوزیت فایبرگلاس ارتفاع 50 × عرض 1220 × طول 3660 چشمه 50 × 50 میلی‌متر ۵۰۰,۰۰۰,۰۰۰
گریتینگ کامپوزیت فایبرگلاس ارتفاع 30 × عرض 1000 × طول 4000 چشمه 38 × 38 میلی‌متر ۳۳۰,۰۰۰,۰۰۰
گریتینگ کامپوزیت فایبرگلاس ارتفاع 38 × عرض 1000 × طول 4000 چشمه رویی 19×19 و چشمه پشتی 38×38 میلی‌متر ۷۰۰,۰۰۰,۰۰۰
درپوش فولادی با پوشش گالوانیزه گرم (تسمه در تسمه)


تعداد و ابعاد قطعات، ضخامت تسمه ها و مشبندی سفارشی

سفارشی (بر اساس درخواست) مشبندی تسمه در تسمه – دلخواه ۲,۰۰۰,۰۰۰

(قیمت به ازای هر کیلوگرم وزن قطعات)

درپوش فولادی با پوشش گالوانیزه گرم (تسمه در میلگرد)


تعداد و ابعاد قطعات، ضخامت تسمه و میلگرد و مشبندی سفارشی

سفارشی تسمه و میلگرد – مش بندی سفارشی ۲,۰۰۰,۰۰۰

(قیمت به ازای هر کیلوگرم وزن قطعات)

سوالات متداول گریتینگ

گریتینگ چیست؟

گریتینگ نوعی شبکه مشبک یا کفپوش صنعتی است که از متریال‌های مختلف مانند فولاد، فولاد گالوانیزه، استیل و کامپوزیت ساخته می‌شود. این محصول به دلیل ساختار مشبک، امکان عبور آب، هوا و نور را فراهم می‌کند و در پوشش کانال‌ها، کف‌سازی صنعتی، سکوها، پله‌ها و محوطه‌های مختلف کاربرد دارد.

قیمت گریتینگ چگونه محاسبه می‌شود؟

قیمت گریتینگ به عوامل مختلفی مانند جنس مواد اولیه، ابعاد محصول، وزن، ضخامت و ارتفاع تسمه‌های باربر، اندازه چشمه، نوع رابط و پوشش نهایی مانند گالوانیزه گرم بستگی دارد. برای دریافت قیمت دقیق، لازم است مشخصات فنی و ابعاد موردنیاز پروژه را در اختیار کارشناسان فروش قرار دهید.

بهترین نوع گریتینگ کدام است؟

بهترین نوع گریتینگ با توجه به محل نصب، میزان بار وارده و شرایط محیطی انتخاب می‌شود. گریتینگ فولادی گالوانیزه برای بسیاری از محیط‌های صنعتی و مرطوب، گریتینگ کامپوزیت برای برخی محیط‌های خورنده و شیمیایی و گریتینگ استیل برای محیط‌های بهداشتی و صنایع غذایی و دارویی گزینه‌های مناسبی هستند. انتخاب نهایی باید با توجه به مشخصات فنی محصول انجام شود.

گریتینگ تا چند تن تحمل بار دارد؟

ظرفیت باربری گریتینگ به عواملی مانند جنس و ابعاد تسمه‌های باربر، ضخامت و ارتفاع آن‌ها، اندازه چشمه، فاصله تکیه‌گاه‌ها و نحوه توزیع بار بستگی دارد. برخی درپوش‌های چدنی و گریتینگ‌های صنعتی با کلاس‌های باربری مشخص، برای تحمل بارهای سنگین طراحی می‌شوند. برای انتخاب محصول مناسب باید کلاس باربری و مشخصات فنی آن بررسی شود.

تفاوت گریتینگ گالوانیزه و گریتینگ کامپوزیت چیست؟

گریتینگ گالوانیزه معمولاً از فولاد ساخته می‌شود و با پوشش روی (Zinc) در برابر زنگ‌زدگی و خوردگی محافظت می‌شود. این محصول از استحکام مکانیکی مناسبی برخوردار است و در بسیاری از پروژه‌های صنعتی و ساختمانی کاربرد دارد.

در مقابل، گریتینگ کامپوزیت از ترکیب الیاف تقویت‌کننده و مواد پلیمری ساخته می‌شود. این محصول وزن نسبتاً کمی دارد، در برابر رطوبت و بسیاری از مواد شیمیایی مقاوم است و خاصیت عایق الکتریکی دارد. انتخاب بین این دو نوع به شرایط محیطی، میزان بارگذاری و نیازهای پروژه بستگی دارد.

گریتینگ

جمع‌بندی نکات مهم درباره گریتینگ

  • گریتینگ نوعی شبکه مشبک صنعتی است که برای پوشش کانال‌ها، کف‌سازی، سکوها و مسیرهای عبور استفاده می‌شود.
  • گریتینگ‌ها از نظر جنس شامل انواع فولادی، گالوانیزه، استیل، کامپوزیت، چدنی و آلومینیومی هستند.
  • از نظر ساختار نیز مدل‌هایی مانند تسمه در تسمه، تسمه در نیم‌تسمه، تسمه در میلگرد و تسمه در چهارپهلو تابیده وجود دارند.
  • انتخاب گریتینگ مناسب به جنس، ابعاد، ظرفیت باربری، شرایط محیطی و نوع کاربری بستگی دارد.
  • وزن، مشخصات فنی و نوع پوشش از عوامل مؤثر بر قیمت گریتینگ هستند.

برای انتخاب و خرید گریتینگ متناسب با نیاز پروژه، می‌توانید مشخصات فنی محصول موردنظر را بررسی کرده و برای دریافت مشاوره و استعلام قیمت با کارشناسان فروش ایران درین تماس بگیرید.
